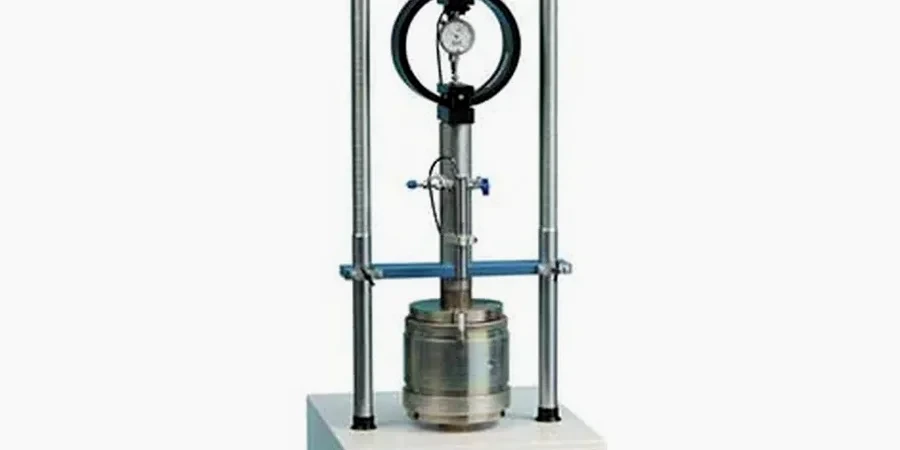

Coquimbo tiene más de 20 kilómetros de borde costero en transformación y vías interportuarias que movilizan carga pesada las 24 horas. Un dato que pocos consideran: la humedad natural de los suelos del sector La Cantera puede variar hasta 9 puntos porcentuales entre invierno y verano, lo que modifica drásticamente su resistencia. El estudio CBR para diseño vial mide justamente eso: la capacidad de soporte del suelo bajo condiciones controladas de humedad y densidad. Para proyectos en la Quebrada de Peñuelas aplicamos procedimientos que simulan la saturación real que tendrá la subrasante después de 4 días de lluvia intensa. El ensayo se ejecuta bajo la NCh 1852, correlacionando la penetración de un pistón normalizado con la resistencia de una grava estándar californiana. En zonas con presencia de finos salinos, comunes en Tierras Blancas, complementamos la información con un ensayo de granulometría para determinar si el material requiere estabilización química antes de compactar.
Un CBR de 3 % en la subrasante de Coquimbo puede duplicar el espesor de base granular respecto a un CBR de 10 %. La diferencia de costo se mide en millones por kilómetro.
Preguntas frecuentes
¿Por qué el CBR de laboratorio es distinto al CBR in situ que mide el DCP en Coquimbo?
El CBR de laboratorio se mide sobre una muestra compactada con energía controlada y saturada durante 96 horas — la condición más desfavorable. El DCP registra la resistencia del suelo en su estado natural de humedad y densidad. En suelos finos de Coquimbo esa diferencia puede ser de 3 a 1 en verano. Usamos ambos valores: el de laboratorio para el diseño estructural del pavimento y el DCP para control de compactación durante la obra. La NCh exige que el CBR de diseño sea el menor entre los dos cuando la diferencia supera el 30 %.
¿Cuántas muestras se necesitan para un estudio CBR en un camino de 2 kilómetros?
El Manual de Carreteras Vol. 3 indica un mínimo de 1 calicata cada 250 metros para vías con IMD superior a 1000 vehículos, y cada 500 metros para caminos de bajo tránsito. En 2 kilómetros serían entre 4 y 8 puntos de muestreo. De cada estrato de subrasante extraemos al menos 40 kg de material para moldeo de probetas por triplicado. En zonas de transición como el contacto entre terraza marina y cerro en la ruta D-43 duplicamos los puntos porque el suelo cambia en distancias cortas.
¿Qué norma chilena regula el ensayo CBR y qué pide específicamente?
La NCh 1852.Of2015 establece el método para determinar el índice CBR de suelos compactados. Exige compactar la muestra con energía Proctor Modificado, sumergirla 96 horas midiendo expansión diaria, y luego penetrar con pistón a 1.27 mm/min. Se calcula el CBR al 95 % de la densidad seca máxima para 2.54 y 5.08 mm de penetración, tomando el mayor valor. La norma también especifica tolerancias de humedad de moldeo de ±1 % respecto a la óptima y el uso de moldes de 152 mm para suelos con partículas mayores a 20 mm.
¿Qué rango de precios tiene un estudio CBR para diseño vial en la Región de Coquimbo?
El estudio CBR para diseño vial se sitúa entre $87.000 y $139.000 por punto de ensayo, incluyendo calicata, muestreo, traslado al laboratorio, compactación Proctor modificado, inmersión de 96 horas y ensayo de penetración con entrega de informe firmado por profesional competente. El valor final depende del número de puntos, la accesibilidad del terreno y la cantidad de estratos a ensayar. Proyectos sobre 10 puntos acceden a tarifa por volumen.
¿Por qué se satura la muestra 4 días si en Coquimbo llueve poco?
El período de 96 horas de inmersión simula la condición más desfavorable de saturación que puede alcanzar la subrasante, no el régimen de lluvias local. Bajo un pavimento, la humedad del suelo puede subir por ascenso capilar desde napas freáticas o por infiltración lateral desde jardines y acequias — frecuentes en el sector de El Llano. La norma asume que la estructura del pavimento debe resistir incluso cuando el suelo de fundación pierde succión y resistencia por humedad prolongada. Es una condición de seguridad, no una réplica climática.
