Tomografía Sísmica de Refracción/Reflexión en Coquimbo: Perfiles del Subsuelo con Precisión

Coquimbo creció sobre un sistema de terrazas marinas que hoy definen su paisaje urbano. Los cerros que rodean la bahía guardan la historia de eventos tectónicos importantes, y construir aquí sin un perfil sísmico detallado es como navegar sin carta de navegación. La tomografía sísmica de refracción y reflexión permite mapear la profundidad del basamento rocoso, detectar paleocanales rellenos de sedimento y reconocer cambios laterales bruscos en la rigidez del terreno. En la parte baja de la ciudad esto es crítico: las arcillas expansivas y los depósitos aluviales mezclados con arenas sueltas generan contrastes que solo un método geofísico de alta resolución puede resolver. Nuestro equipo técnico aplica tendidos sísmicos con geófonos de 4.5 Hz y fuentes de impacto repetibles, procesando los datos con tomografía de tiempos de viaje y análisis de velocidades interválicas. El resultado es una imagen del subsuelo que integra la información que después se calibra con sondajes SPT en puntos estratégicos del perfil.

Un perfil tomográfico bien ejecutado en Coquimbo revela si la roca que aflora en el cerro continúa o se interrumpe bajo el terreno de fundación.

Cómo trabajamos

Comparar la zona del puerto con el sector de Tierras Blancas muestra dos escenarios geofísicos completamente distintos. En el borde costero predominan depósitos arenosos con intercalaciones de conchuela y niveles freáticos altos, donde la refracción sísmica identifica con claridad el contraste entre el material seco y el saturado gracias a la caída de velocidad de ondas P. En Tierras Blancas, en cambio, aparecen limos arcillosos y costras calcáreas que generan inversiones de velocidad: una capa más rígida sobre un estrato más blando. La tomografía de refracción captura ese fenómeno sin los artefactos que produciría un modelo de capas plano-paralelas. Usamos arreglos de 24 a 48 canales con espaciamientos ajustables entre 2 y 5 metros según la profundidad de investigación requerida. El procesamiento incluye corrección topográfica y modelado con trazado de rayos curvos, lo que mejora la resolución de estructuras buzantes. Para proyectos que requieren el perfil de velocidad de onda de corte, el ensayo se complementa con MASW y Vs30 sobre el mismo tendido, optimizando el tiempo de campaña y la coherencia entre ambos métodos.

Factores del terreno local

Un error que se repite en la zona es asumir continuidad lateral de la roca solo porque aflora en los cerros vecinos. En Coquimbo hay paleoacantilados sepultados por sedimentos aluviales recientes: la roca sana puede estar a 8 metros en un extremo del terreno y a más de 30 en el otro, y un modelo geotécnico basado únicamente en sondajes aislados no lo detecta a tiempo. La tomografía de refracción cubre ese vacío de información al generar un perfil continuo de velocidades. Otro problema frecuente aparece en proyectos de edificación en altura sobre la terraza costera, donde las arenas sueltas con presencia de agua requieren evaluación de potencial de licuefacción. El perfil de Vs derivado del ensayo sísmico alimenta directamente el análisis según NCh433 y permite decidir si se necesita un estudio de licuefacción específico con ensayos SPT o CPT complementarios. Omitir la geofísica en etapa de anteproyecto suele traducirse en rediseños costosos cuando la excavación encuentra condiciones inesperadas.

Parámetros técnicos

Parámetro	Valor típico
Método aplicado	Refracción (tomografía de primeros arribos) y reflexión de alta resolución

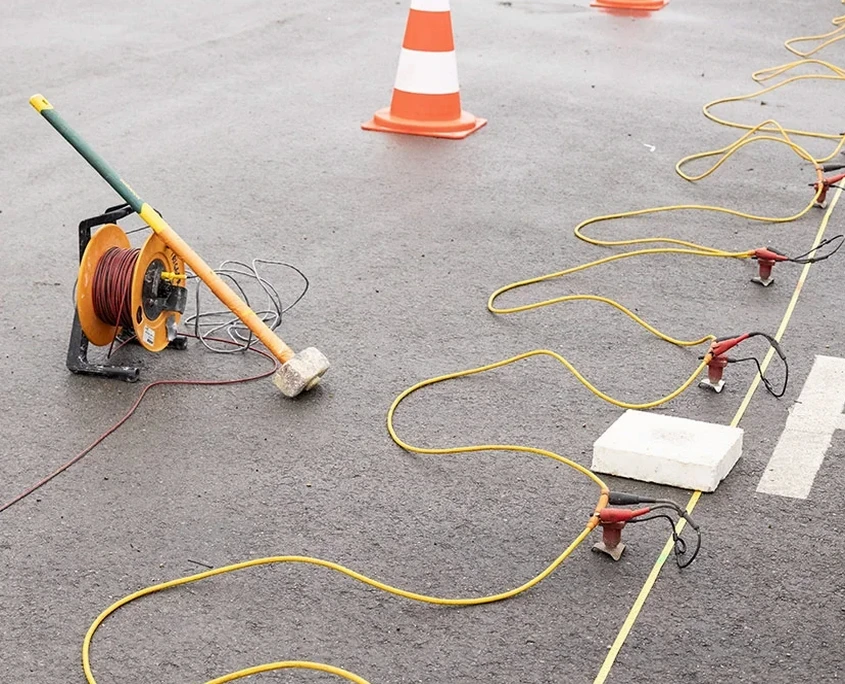

Fuente sísmica	Martillo de 8 kg con placa metálica; opcional caída de peso acelerada
Geófonos	4.5 Hz verticales, arreglo de 24 o 48 canales
Profundidad de investigación típica	15 a 40 m con martillo; hasta 80 m con fuente pesada
Parámetro obtenido	Velocidad de ondas P (Vp) y ondas S (Vs) con módulo MASW integrado
Software de procesamiento	Rayfract® y SeisImager/2D™ con inversión tomográfica WET
Normativa de referencia	NCh2369.Of2003 y criterios NCh433 para clasificación sísmica de sitio

Otros servicios relacionados

Perfil de refracción sísmica 2D

Tendidos de 24 a 48 geófonos con tomografía de tiempos de viaje. Incluye modelo de velocidades Vp, identificación de nivel de roca y detección de zonas de falla o paleocanales.

Reflexión sísmica somera

Para profundidades mayores a 50 m donde la refracción pierde resolución. Aplicamos procesamiento CMP con corrección NMO y migración en tiempo.

Perfil combinado Vs30 con MASW activo

Sobre el mismo tendido de refracción adquirimos datos para análisis multicanal de ondas superficiales. Clasificación sísmica de sitio según NCh433.

Calibración con sondajes mecánicos

Correlacionamos las velocidades sísmicas con ensayos SPT o CPT en puntos seleccionados del perfil para convertir el modelo geofísico en parámetros geotécnicos de diseño.

Preguntas frecuentes

¿Qué diferencia hay entre refracción y reflexión sísmica y cuál conviene en Coquimbo?

La refracción sísmica aprovecha las ondas que viajan por la interfaz entre capas y vuelven a superficie con ángulo crítico; funciona muy bien para identificar el techo de la roca y capas donde la velocidad aumenta con la profundidad. La reflexión registra ondas que rebotan en las interfaces y es más adecuada para detectar capas delgadas o estructuras profundas, incluso cuando hay inversiones de velocidad. En Coquimbo, la mayoría de los proyectos de edificación y obras viales se resuelven con tomografía de refracción hasta 30 o 40 metros. Cuando el basamento está muy profundo o hay que mapear estructuras bajo los 50 metros, recomendamos complementar con líneas de reflexión somera.

¿Cuánto cuesta un perfil de tomografía sísmica en la región?

El valor de un perfil sísmico de refracción en Coquimbo varía según la longitud del tendido, el número de canales, la fuente utilizada y la dificultad de acceso al terreno. Para un tendido estándar de 24 canales con martillo de 8 kg, los trabajos se sitúan en un rango de $1.328.000 a $2.866.000. Si se requiere fuente pesada, arreglos de 48 canales o procesamiento de reflexión sísmica, el costo se ajusta en función de los días de campaña y el volumen de datos a procesar.

¿En qué tipo de proyectos se exige este ensayo en la zona?

La tomografía sísmica se solicita con frecuencia en proyectos de edificación en altura sobre la terraza costera de Coquimbo, en obras portuarias, en trazados viales que cruzan quebradas rellenas y en plantas industriales o mineras cercanas al borde cordillerano. También se aplica en estudios de riesgo sísmico donde se requiere el perfil de Vs30 para clasificar el sitio según NCh433, y en evaluaciones de estabilidad de taludes en los cerros de la conurbación La Serena-Coquimbo cuando se necesita conocer la geometría del macizo rocoso bajo la cobertura sedimentaria.
