Coquimbo no es un suelo, son varios en pocas cuadras. Quien trabaja en el borde costero de La Herradura sabe que bajo la arena fina aparece roca a veces a un metro, a veces a seis. En Tierras Blancas la historia cambia: limos y arcillas de origen aluvial que se deforman distinto con la humedad salina. El ensayo de placa de carga resuelve esa incertidumbre local porque mide la respuesta real del terreno bajo una placa rígida, sin extrapolar desde laboratorio. En vez de asumir parámetros de tabla, aplicamos carga incremental y medimos asentamiento directo sobre el estrato de fundación. La norma NCh1508 exige este procedimiento para verificar capacidad de soporte en suelos donde la variabilidad lateral es alta, y Coquimbo califica perfecto. Cuando el perfil muestra rellenos antrópicos o costras calcáreas fragmentadas, complementamos con un sondaje SPT para correlacionar la resistencia a distintas profundidades y no quedarnos solo con la respuesta superficial.
La placa de carga en Coquimbo no mide el suelo, mide cómo el suelo y sus heterogeneidades trabajan juntos bajo la zapata real.
Cómo trabajamos

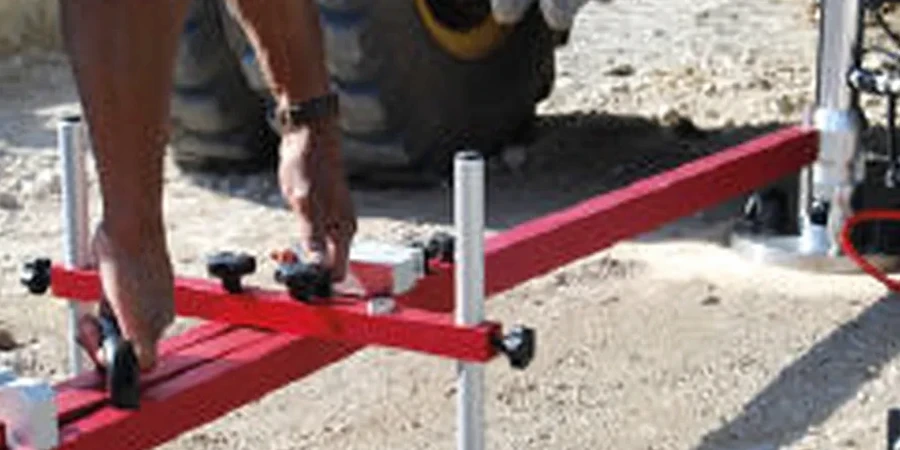

En la práctica, lo que más vemos en Coquimbo es que las fundaciones apoyan sobre terrazas marinas del Pleistoceno, con intercalaciones de coquina cementada y arena suelta. La placa de carga sobre estos estratos revela un comportamiento bimodal: alta rigidez inicial cuando la coquina está intacta, seguida de una cedencia brusca si la capa cementada se fractura bajo carga. Nuestro protocolo de ensayo sigue la NCh3171, usando placa circular de 30 cm de diámetro, gato hidráulico contra camión de reacción y un sistema de comparadores centesimales con precisión de 0.01 mm. El ciclo de carga dura entre 90 y 120 minutos. Registramos al menos seis escalones de carga-descarga, midiendo asentamiento acumulado y rebote elástico. El módulo de reacción Ks que obtenemos alimenta directamente el modelo de interacción suelo-estructura, y es crucial cuando se diseñan losas de piso industrial en el sector de Pan de Azúcar, donde las arcillas expansivas cambian de volumen con la humedad ambiental. También aplicamos el ensayo sobre rellenos estructurales compactados, para verificar que el módulo de deformación alcanzado en obra coincide con lo especificado en proyecto según la normativa NCh vigente. Cada placa de carga en Coquimbo incluye caracterización previa del perfil para elegir la cota de ensayo correcta. No sirve ensayar en superficie si la fundación va a dos metros de profundidad.
Factores del terreno local
Una ampliación de tres pisos en la Pampilla, cerca de la quebrada, nos dejó una lección que vale la pena contar. El suelo era un depósito coluvial con bolones de basalto dispersos en matriz arenosa. El cálculo de fundación por método tradicional daba tensiones admisibles de 1.8 kg/cm², pero al ejecutar la placa de carga a cota de fundación los asentamientos se dispararon a 12 mm con la primera carga. La causa era simple: los bolones actuaban como puntos duros, pero la matriz cedía por flujo lateral. Tuvimos que rediseñar con una losa de cimentación más rígida soportada en un relleno controlado de 40 cm. Sin el ensayo in situ, el edificio habría empezado con grietas antes de entregarse. En Coquimbo, donde las quebradas secas esconden paleocauces rellenos de material suelto, la placa de carga no es un trámite administrativo: es el único control que muestra cómo trabaja el conjunto matriz-bloque bajo carga real. Ignorarlo es diseñar a ciegas sobre un terreno que ya demostró ser impredecible.
Preguntas frecuentes
¿Cuánto cuesta un ensayo de placa de carga en Coquimbo?
El costo de un ensayo de placa de carga en Coquimbo varía según la profundidad de excavación para alcanzar la cota de fundación y la capacidad de reacción necesaria. Para un ensayo estándar con placa de 30 cm sobre suelo natural, el rango se sitúa entre $451.000 y $579.000 pesos chilenos, incluyendo informe con curvas carga-asentamiento y cálculo de Ks.
¿Qué norma chilena regula el ensayo de placa de carga?
El procedimiento se rige por la NCh3171, que establece el método de carga incremental para determinar la relación carga-asentamiento en suelos. Adicionalmente, la NCh1508 define los requisitos para estudios de mecánica de suelos donde se enmarca este ensayo, y la NCh2369 es relevante cuando las fundaciones corresponden a equipos industriales con requisitos sísmicos específicos.
¿En qué se diferencia la placa de carga de un sondaje SPT?
El SPT mide resistencia a la penetración a distintas profundidades y permite identificar estratigrafía. La placa de carga, en cambio, mide directamente la deformabilidad del suelo a una cota específica bajo carga controlada. Mientras el SPT da un índice (N), la placa entrega parámetros de diseño como la tensión admisible y el módulo de reacción. Son complementarios: el SPT define dónde ensayar con placa y la placa valora numéricamente la respuesta del estrato de apoyo.
¿Cuánto tiempo toma tener los resultados del ensayo en Coquimbo?
El ensayo en terreno dura entre 90 y 150 minutos por punto de prueba, dependiendo del número de escalones de carga. El informe preliminar con la tensión admisible y el módulo Ks se entrega en 48 horas hábiles. El informe definitivo, con memorias de cálculo y anexos fotográficos, se despacha en un plazo de 5 días corridos.
